Paramètres fixes – hypothèses de calculs :

Hauteur d’eau de la PMVE au port de référence (Port Maria) : 5,40 m

Altitude du zéro des cartes SHOM par rapport à l’altitude zéro de l’IGN : - 2 m

Altitude du foyer des Birvideaux par rapport à la PMVE - Pleine Mer de Vives Eaux : 24 m

Paramètres Sarah BERNHARDT :

Distance des éoliennes du point d’observation : entre 26 et 42 km

Altitude IGN de l’observation : 25 m + 1,7 m (hauteur de l’œil) = 26,70 m

Distance des Birvideaux à la prise de vue : 11,5 km

Date et Heure de la prise de vue : 21 octobre 2016 - 12h00

Heures et hauteurs de marée le 21 octobre 2016 : Vives eaux - Coef 77 - PM 9H21 / 4,59 m – BM 16H07 / 1,56 m

Hauteur de marée à 12H10 : 3,60 m

Hauteur du foyer des Birvideaux au-dessus de l’eau : 24 m + (5,40 m – 3,60 m) = 25,80 m

Hauteur de la prise de vue au-dessus de l’eau : H = 26,70 m - (3,60 m - 2 m) = 25,1 m

Hauteur des éoliennes au-dessus de l’eau : 260 m

Éloignement de la ligne d’horizon du point d’observation : E = 17,9 km

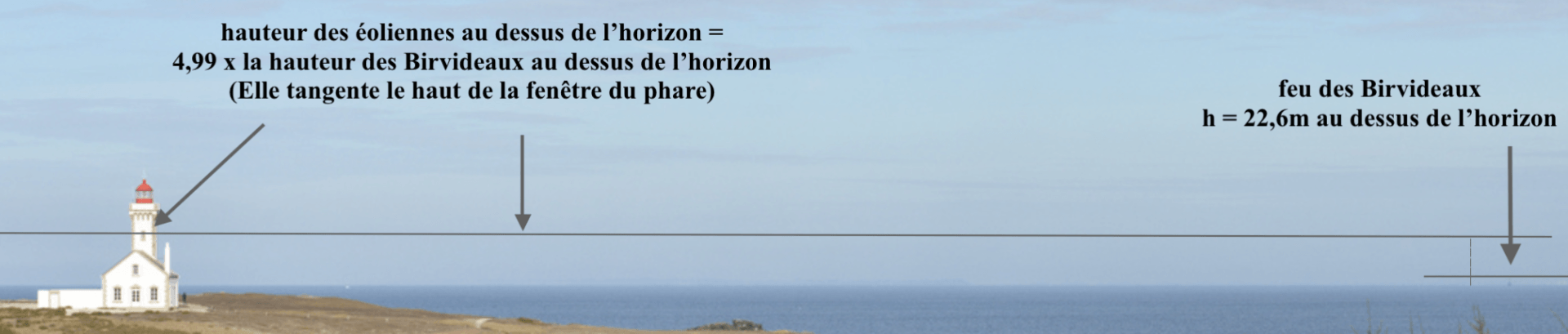

Hauteur du foyer des Birvideaux au-dessus de la ligne d’horizon (il est devant la ligne d’horizon) : 22,60 m

Hauteur masquée du pied des éoliennes derrière la ligne d’horizon : H masqué = 5,2 m

Hauteur des éoliennes au-dessus de la ligne d’horizon à 26 km : 260 m – 5,2 m = 254,8 m

Hauteur relative des éoliennes au-dessus de la ligne d’horizon au niveau des Birvideaux : 112,70 m

Proportion entre la hauteur relative des éoliennes et la hauteur des Birvideaux au-dessus de l’horizon : 112,70 / 22,60 = 5,00

VUE DU PARC EST DE BELLE-ÎLE - LES AIGUILLES DE PORT COTON

En médaillon, le tableau de Claude Monnet :

"Les pyramides de port Coton - Mer sauvage"

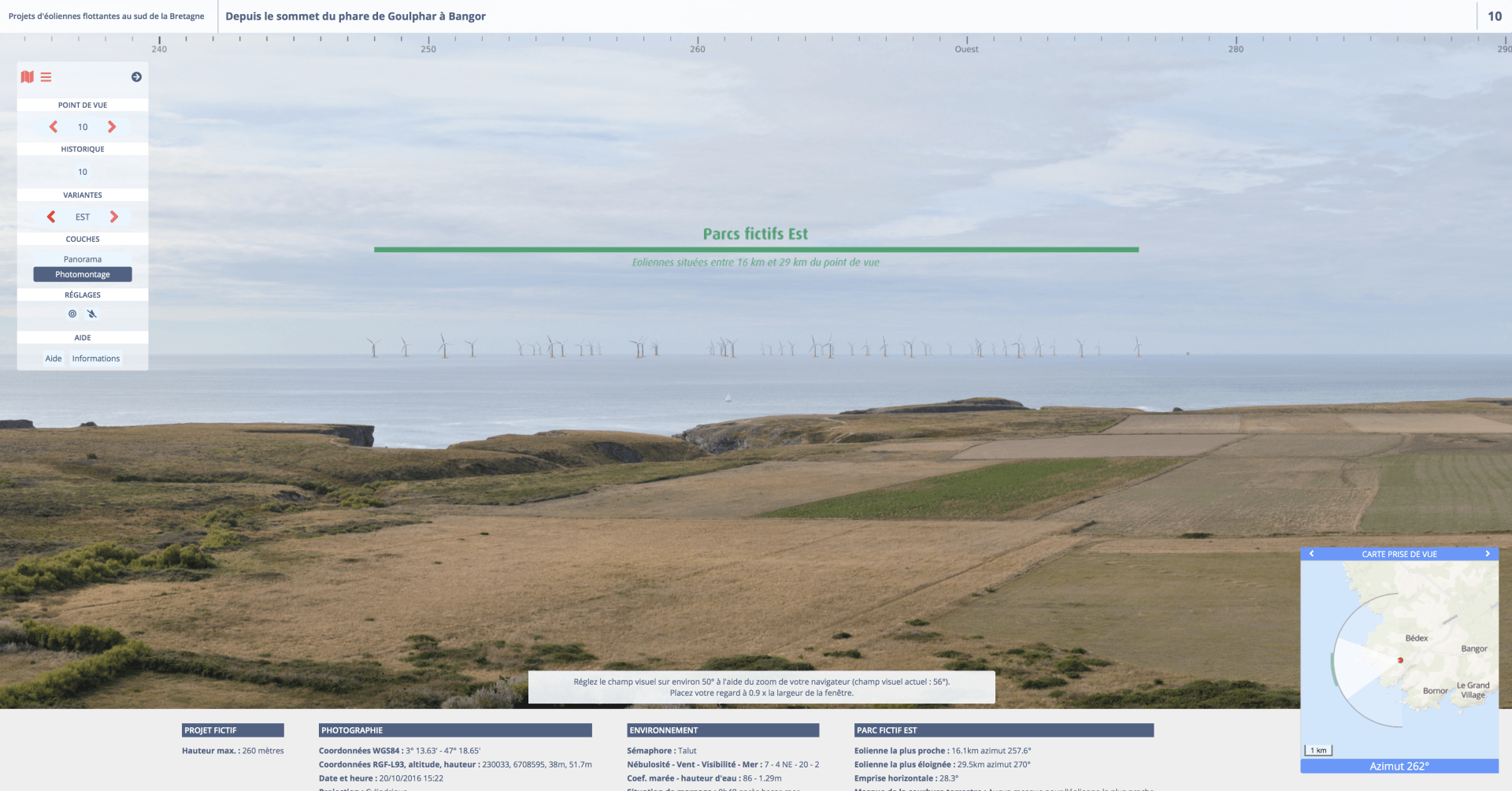

VUE DU PARC EST SELON LE MAÎTRE D'OUVRAGE - Société GEOPHOM

 "Depuis le sommet du phare de Goulphar à Bangor"



(Extrait des documents du Débat Public)
